J24W/H -160角式針型閥
價格：
￥0.00
二、性能規范
公稱壓力:16Mpa
適用溫度:≤425℃
適用介質:水 蒸汽 油品等
三、主要零件材料
型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
J24H-160 | 20﹟ | 20﹟ | 2Cr13 | 20﹟ | 柔性石墨 |
J24H-160P | SS304 | SS304 | SS304 | SS304 |

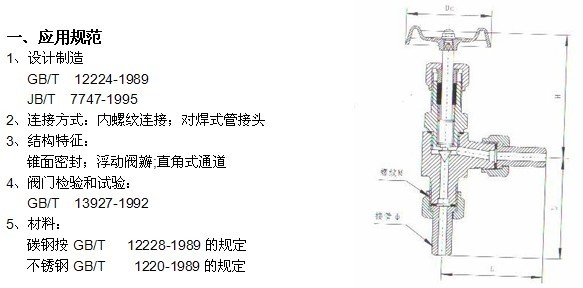

四、主要外形尺寸
規格 | M | Ф | L1 | L | H | Do | 重量(kg) |
DN6 | M20х1.5 | Φ14х4 | 70 | 70 | 96 | 63 | 1.0 |
DN10 | M24х1.5 | Φ18х4 | 80 | 80 | 115 | 78 | 1.2 |
DN15 | M30х1.5 | Φ22х4 | 90 | 90 | 122 | 100 | 2.2 |
DN20 | M36х1.5 | Φ28х4 | 110 | 110 | 156 | 110 | 3.8 |
DN25 | M39х1.5 | Φ33х4 | 115 | 115 | 170 | 140 | 4.5 |
